1、产品简介

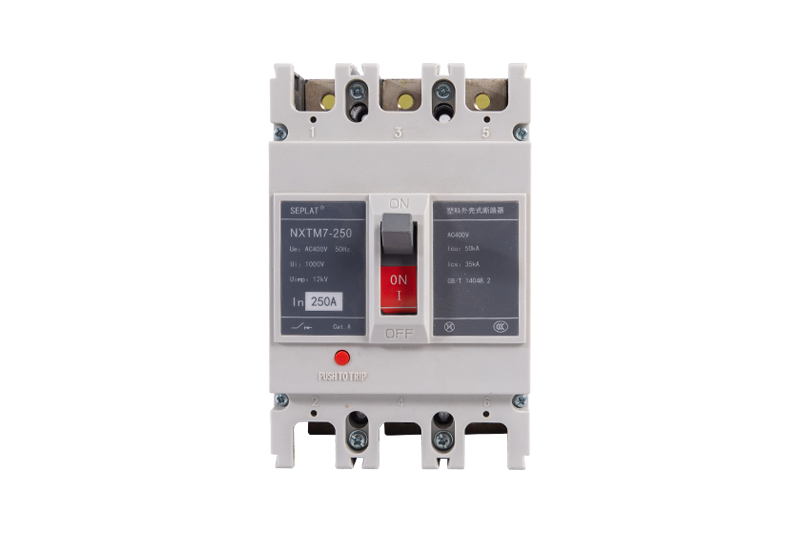

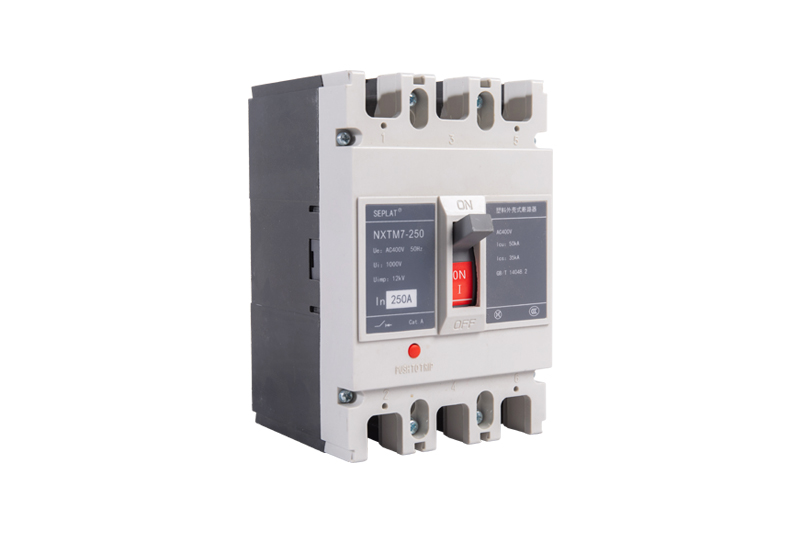

NXTM7系列热磁式塑壳外壳式断路器(以下简称断路器)，适用于交流50HZ，额定绝缘电压1000V，额定工作电压400V及以下，儿帝国电流至630A的电路，用来分配电能，以及用作线路的不频繁转换和电动机的不频繁启动之用。该产品具有过载长延时，短路瞬时保护，欠压保护等功能，能保护线路和电源设备不受损坏。其体积小，分段能力高，飞弧短，带隔离等特点，是配电及电机保护的理想产品
●断路器可垂直安装(竖装)，亦可水平安装(横装)。
●断路器具有隔离功能
●断路器不可倒进线
●符合标准：
IEC 60947-1以及GB 14048.1
《低压开关设备和控制设备第1部分：总则》
IEC 60947-2以及GB 14048.2
《低压开关设备和控制设备第2部分：断路器》
2、产品型号及含义
3、产品参数
| 壳架等级额定电流 | 100A | 250A | 400A | 630A | |||
| 级数 | 3P、4P | 3P、4P | 3P、4P | 3P、4P | |||
| 频率（HZ） | 50 | 50 | 50 | 50 | |||
| 额定工作电压Ue（V） | 400 | 400 | 400 | 400 | |||
| 额定绝缘电压Ui(V) | 690 | 690 | 690 | 690 | |||
| 额定冲击耐受电压Uimp(KV) | 6 | 6 | 8 | 8 | |||
| 额定工作电流In（A） | 16/25/32/40/50/63/ 80/100[16-100] | 100/125/140/160/180/ 200/225/250[100-250] | 200/225/250/280/ 315/350/400[200-400] | 400/420/440/460/480/500/ 530/560/600/630[400-630] | |||
| 分断能力级别 | M | M | M | H | M | H | |
| 额定极限短路分断能力AC400V | 50 | 50 | 65 | 100 | 65 | 100 | |
| 额定运行短路分断能力AC400V | 35 | 50 | 42 | 65 | 42 | 65 | |
| 隔离功能 | 有 | 有 | 有 | 有 | |||
| 使用类别 | A类 | A类 | A类 | A类 | |||
| 使用寿命 | 机械 | 20000 | 20000 | 10000 | 10000 | ||
| 电气 | 3000 | 3000 | 2000 | 2000 | |||
