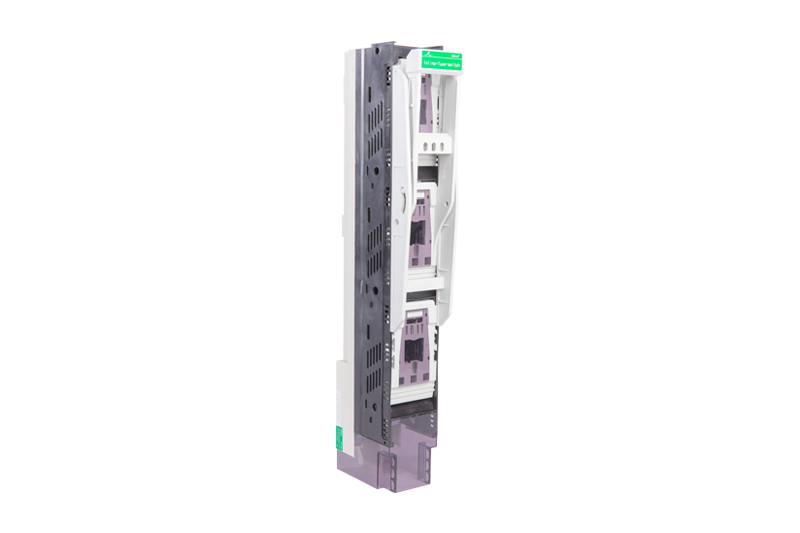

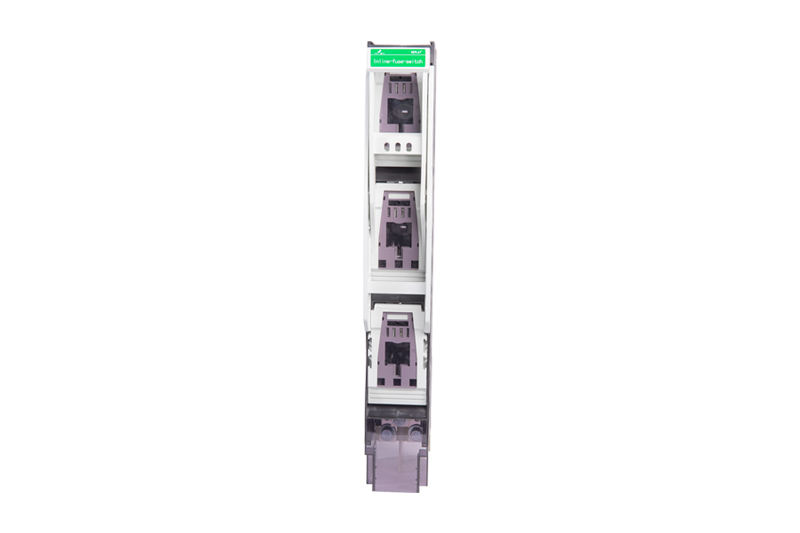

ZLSC-400

所属分类:ZLSC系列

产品详情

1、产品简介

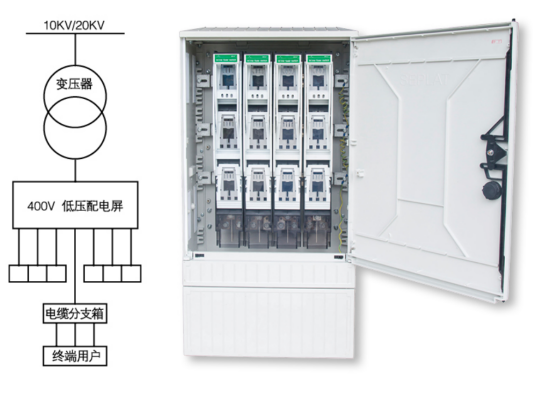

ZLSC直列式熔断器隔离开关适用于额定电压690V及以下低压配电系统中,以熔断器为保护元件,可带负荷操作,作为电缆及线路的保护,已在办公楼及居民区配电中得到广泛应用



2、产品特性

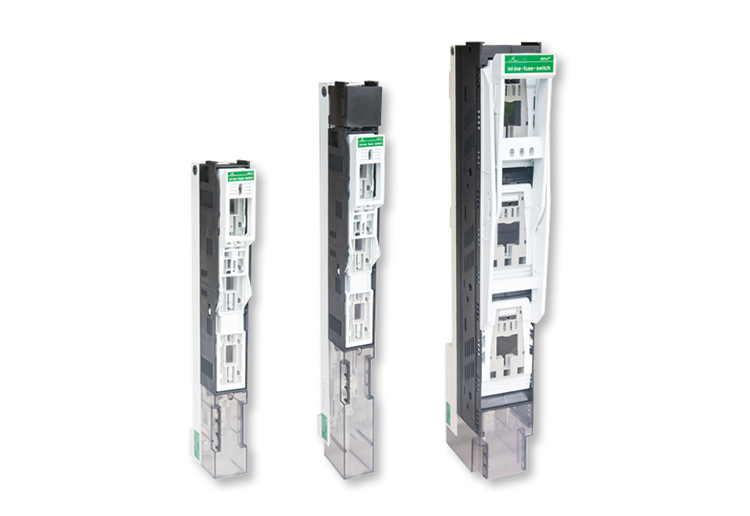

●模块化设计:采用紧凑型宽度48mm和98mm

●185mm母排距离

●提供独特的电缆连接技术

开关可配备专用的V型电缆连接夹,电缆直接与线夹连接,无需压制铜鼻,安装方便快捷。电缆夹载流部件设有高密度的螺纹,保证其连接部位的可靠性

●熔断器监测装置

该装置使用三只LED灯,分别对应三相,当某一相出线故障熔断器熔断,该LED显示灯则随即熄灭。该装置能够方便准确地指示检修人员,从而提高检修的效率

●熔断器具有双重熔断指示,可从开关正面指示熔断器状态

●预留专用挂锁孔,安装挂锁可提高设备操作安全性

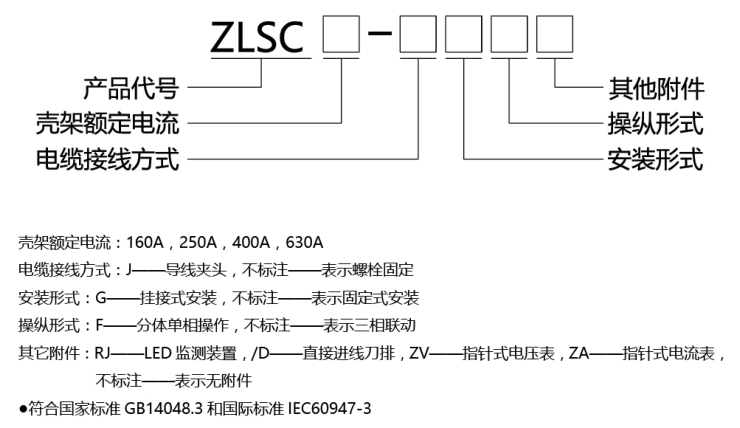

3、型号说明:



4、参数特性:

型号ZLSC160ZLSC250ZLSC400ZLSC630
模块宽度50mm100mm100mm100mm
适用熔断器NH00NH1NH2NH3
额定电流160A250A400A630A
额定电压500V/690V500V/690V500V/690V500V/690V
额定绝缘电压1000V1000V1000V1000V
额定频率50HZ50HZ50HZ50HZ
额定限制短路电流50KA50KA50KA50KA
适用类别AC-22BAC-22BAC-22BAC-22B
电气使用寿命操作次数200200200200
机械使用寿命操作次数1400140014001400


5、产品规格及安装方式:


型号ZLSC160/ZLSC160GZLSC250F/ZLSC250GFZLSC400F/ZLSC400GFZLSC630F/ZLSC630GFZLSC250/ZLSC250GZLSC400/ZLSC400GZLSC630/ZLSC630G
额定电流160A250A400A630A250A400A630A
模块宽度50mm100mm
操纵形式三相联动分体单相三相联动
铜/铝电缆10-92㎜²25-300㎜²
额定绝缘电压1000V1000V1000V1000V


电缆接线端子3*M83*M103*M123*M103*M12
适用母线系统185㎜
适用类别AC-22BAC-22BAC-22BAC-22B


电气使用寿命操作次数200200200200


机械使用寿命操作次数1400140014001400

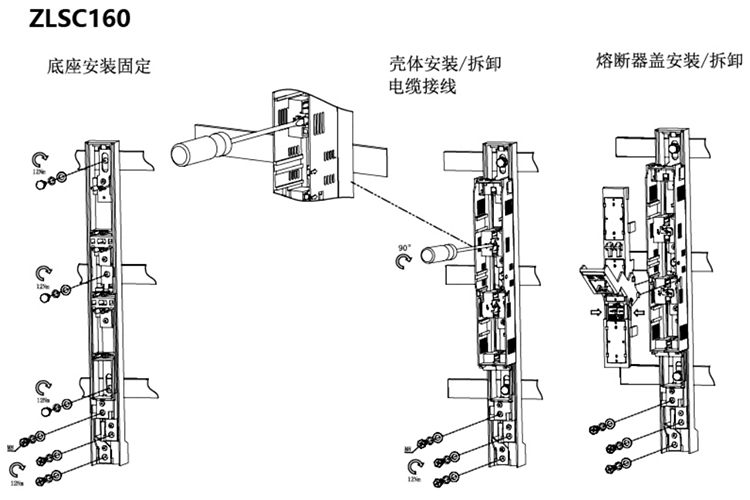

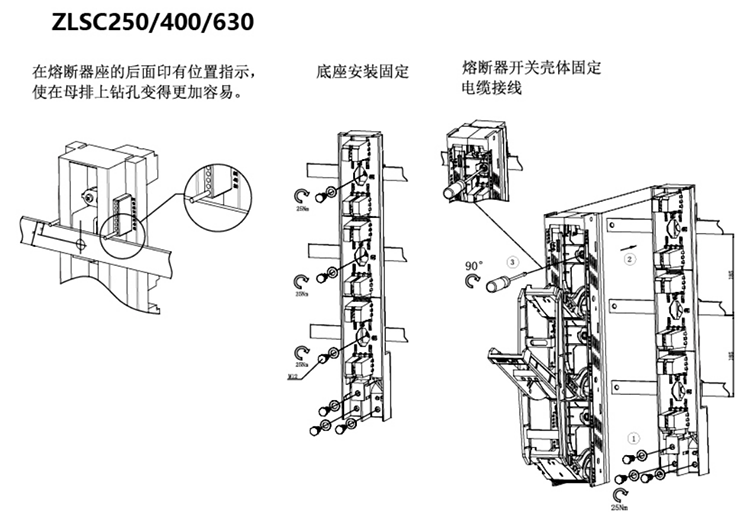

固定式安装

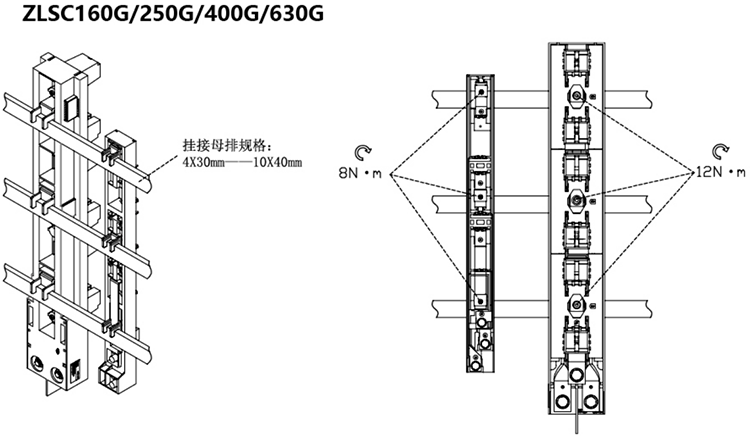

挂接式安装
