DF-STS

所属分类:DF-STS系列

产品详情

1、产品简介

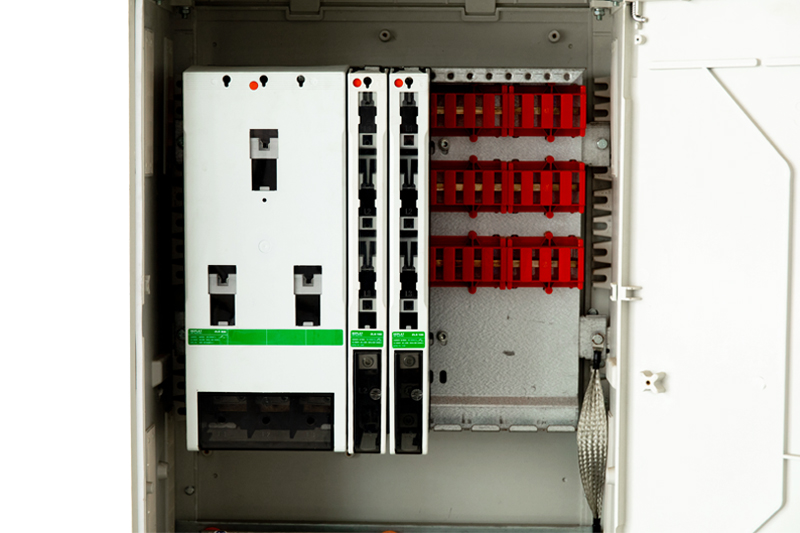

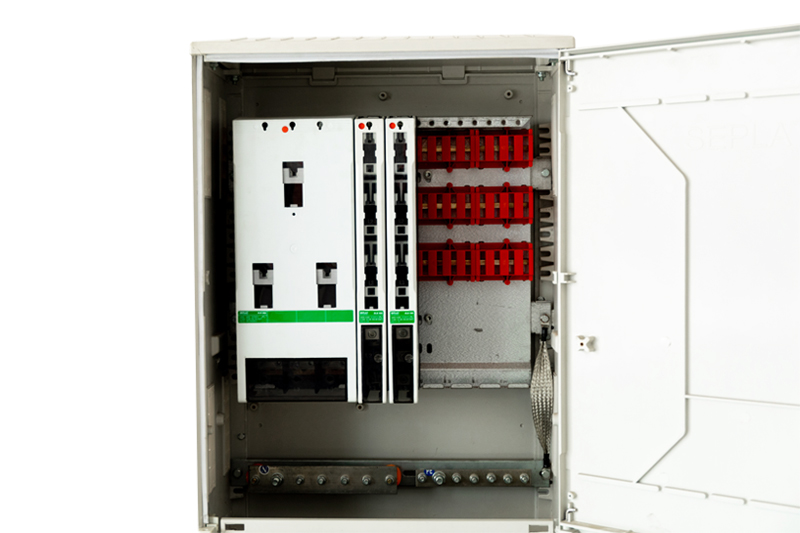

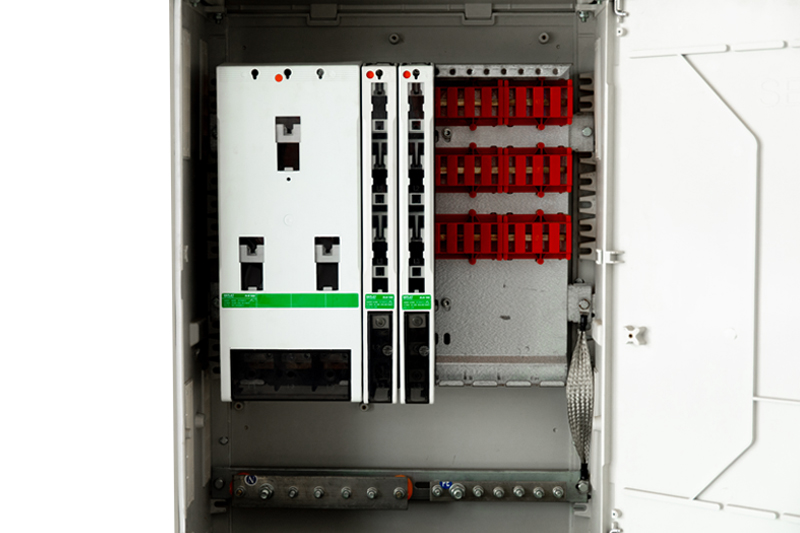

箱体采用SMC或S304不锈钢材料制作,防护等级可根据用户需要选择,**可满足IP54要求。回路开关采用可插拔的ZLS系列直列式熔断器隔离开关,配有专用的模数化的DB系列母线底板。该系列电缆分支箱具有以下特点:

●开关通过触头与母线底板连接,具有良好的互换性;

●独特的电缆连接技术,开关配备V型电缆连接夹,电缆直接与线夹连接,无需压制铜鼻,安装方便快捷,电缆夹载流部件没有高密度的螺纹,保证其连接部位的可靠型;

●母线底板由主母排,绝缘件,安装板组成,防护等级达到IP20,具有良好的安全性能;

●可挂墙安装和落地安装。


DF-STS系列电缆分支箱3、DF-STC系列电缆分支箱

箱体采用SMC或S304不锈钢材料制作,防护等级可根据用户需要选择,可满足IP54要求。回路开关采用ZLS系列直列式熔断器隔离开关,配有专用的模数化的DB系列母线底板,该系列电缆分支箱具有以下特点:

●开关通过出头与母线底板连接,具有良好的互换性

●独特的电缆连接技术,开关配备专业的V型电缆连接夹,电缆直接与线夹连接,无需压制铜鼻,安装方便快捷,电缆夹载流部件设有高密度的螺纹,保证其连接部位的可靠性

●母线底板由主母排,绝缘件,安装板祖晨,防护等级达到IP20,具有良好的安全性能

●可挂墙安装和落地安装


◆进线直列式熔断器隔离开关或直列式隔离开关,出线直列式熔断器隔离开关,400A

型号DF-STS4/400ADF-STS5/400ADF-STS7/400A
主接线
进线开关ZLS400*1ZLS400*1ZLS400*1
出线开关ZLS160*3ZLS160*4ZLS160*6
母线底板DB400/300DB400/400DB400/500
熔断器NH2*3NH2*3NH2*3
熔断器NH00*9NH00*12NH00*18
N(PEN)排5*40 T2Y25*40 T2Y25*40 T2Y2
PE排3*30 T2Y23*30 T2Y23*30 T2Y2
外形尺寸(㎜)600*320*1150600*320*1150600*320*1150

注1:进线开关可配刀排,此时进线开关可作为进线隔离开关使用。

注2:当开关规格与数量与上表不一致时,应计算所有开关的总宽度,并选择相应规格的母线底板及箱体。


◆进线不设开关,出线直列式熔断器隔离开关,400A

型号DF-STS4/400ADF-STS5/400ADF-STS7/400A
主接线
出线开关ZLS160*3ZLS160*4ZLS160*6
母线底板DB400/300DB400/400DB400/500
熔断器NH00*9NH00*12NH00*18
N(PEN)排5*40 T2Y25*40 T2Y25*40 T2Y2
PE排3*30 T2Y23*30 T2Y23*30 T2Y2
外形尺寸(㎜)600*320*1150600*320*1150600*320*1150

注1:考虑进线电缆的规格,进线单元有100㎜和150㎜两种宽度,在计算所有开关的总额度时应予以考虑。

注2:当开关规格与数量与上表不一致时,应计算所有开关的总宽度,并选择相应规格的母线底板及箱体。


◆进线直列式熔断器隔离开关或直列式隔离开关,出线直列式熔断器隔离开关,630A

型号DF-STS4/630ADF-STS5/630ADF-STS7/630A
主接线
进线开关ZLS630*1ZLS630*1ZLS630*1
出线开关ZLS160*3ZLS160*4ZLS160*6
母线底板DB630/400DB630/400DB630/500
熔断器NH3*3NH3*3NH3*3
熔断器NH00*9NH00*12NH00*18
N(PEN)排6*50 T2Y26*50 T2Y26*50 T2Y2
PE排5*30 T2Y25*30 T2Y25*30 T2Y2
外形尺寸(㎜)600*320*1150600*320*1150600*320*1150

注1:进线开关可配刀排,此时进线开关可作为进线隔离开关使用。

注2:当开关规格与数量与上表不一致时,应计算所有开关的总宽度,并选择相应规格的母线底板及箱体。


◆进线不设开关,出线直列式熔断器隔离开关,630A

型号DF-STS4/630ADF-STS5/630ADF-STS7/630A
主接线
出线开关ZLS160*3ZLS160*4ZLS160*6
母线底板DB630/300DB630/300DB630/400
熔断器NH00*9NH00*12NH00*18
N(PEN)排6*50 T2Y26*50 T2Y26*50 T2Y2
PE排5*30 T2Y25*30 T2Y25*30 T2Y2
外形尺寸(㎜)600*320*1150600*320*1150600*320*1150

注1:考虑进线电缆的规格,进线单元有100㎜和150㎜两种宽度,在计算所有开关的总额度时应予以考虑。

注2:当开关规格与数量与上表不一致时,应计算所有开关的总宽度,并选择相应规格的母线底板及箱体。
